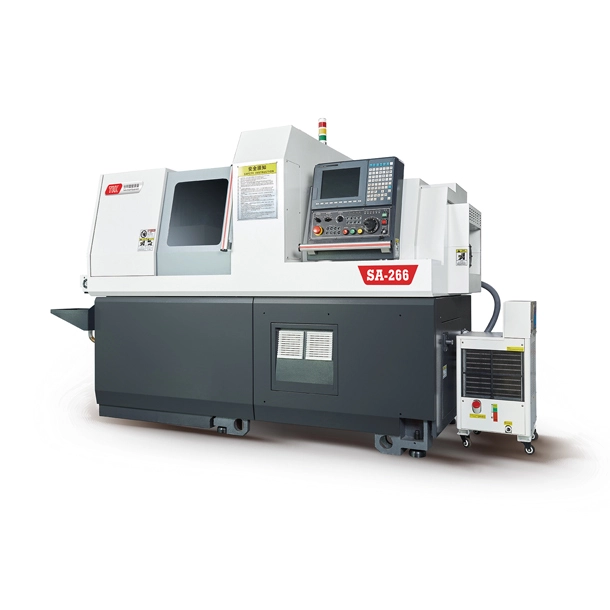

CNC SWISS LATHE-6 Achsen Drehmaschine

Name: CNC SWISS LATHE-6 Achsen Drehmaschine
Brand: WUHAN REMCOR TECHNOLOGY CO., LTD.
Price: 100 USD

Diese Serie CNC-Drehmaschine vom Schweizer Typ ist das neu entwickelte System und auch unsere beliebteste Maschine, die im Vergleich zur traditionellen Drehmaschine der SA 3-Serie die verbesserte Version ist. Es kombiniert Schiebe werkzeuge und Revolver, bei denen mehrere Werkzeug halter, Haupt spindeln, Unter spindeln und rotierende Werkzeug achsen vollständig in die Struktur integriert sind. Eine Maschine kann schnell Dreh-, Fräs-, Bohr-, Gewindes ch neider-und Seiten fräs arbeiten durchführen. Ihre erste Wahl für die Verarbeitung von kleinen und komplexen Teilen

Kontaktieren Sie uns 



SA-206/266 6 Achsen drehmaschine Merkmale

1. Die Maschinen struktur und das Haupt spindel modul gelten mit dem Meehanite-Gusseisen mit hoher Steifigkeit Rippen design. Die gesamte Struktur wird auf einmal gegossen und behandelt, um den Stress zu beseitigen. So stellen Sie sicher, dass die Präzision für eine lange Zeit Gebrauch

2. hochpräzise, hohe effizienz, weniger tailing verarbeitung

Die Verarbeitung stole ranz beträgt ± 0,003mm. Und mit einer Maschine kann schnell Dreh-, Fräs-, Bohr-, Gewindes ch neider-und Seiten fräs arbeiten durchgeführt werden. Wir haben speziell die Führungs buchsen struktur entwickelt, die das Beschlag material minimieren und auch die Durchbiegungen während der Bearbeitung des dünnen und langen Teils verringern kann.

3. komplexe Teile können auf einmal verarbeitet werden

Unterstützt mit max 6 Differenz achsen, wodurch mehrere Prozesse wie Drehen, Fräsen, Bohren und Gewindes ch neiden usw. einmalig abgeschlossen werden können.

3. Breite Palette der Material verarbeitung

Gut bei der Verarbeitung einer Vielzahl von Materialien, einschl ießlich Edelstahl, Aluminium legierung, Kupfer, Titan legierung, geeignet für Anwendungs szenarien in verschiedenen Bereichen.

Typisches Verarbeitung video unserer Schweizer Drehbank

SA-206/266 6 Achsen Drehmaschine Parameter Details

Artikel				SA266	SA206
Maximaler Bearbeitungs durchmesser				Φ 26mm	Φ 20mm
Max Kopfstock hub	Standard-Führungs buchse			255mm	255mm
	Nicht führungs buchse			2.5D	2.5D
Dreh werkzeug	Menge der Werkzeuge			6pcs	6pcs
	Werkzeugs pezifi kationen			□ 12mm	□ 12mm
Gesichts-Werkzeug halter	Menge der Werkzeuge		Frontend-Arbeiten	5 pcs
			Heck arbeiten	2 pcs(Max. 5 pcs)
	Max. Bohren		Feste Werkzeuge	Φ 10mm
	Max. klopfen		Befestigungs werkzeuge	M8 * P 1,25
Kreuz werkzeug einheit	Menge der Werkzeuge			5 pcs
	Werkzeugs pezifi kationen			5 ER16
	Maximale Bohrungen			Φ 8mm(ER16)
	Maximaler Zapfsatz			M6 * P 1.0
	Maximales Fräsen			Φ 10mm
	Maximale Fräs schlitze			Breite 1,5, Tiefe 4mm
	Spindel drehzahl		ER16	6.000 min-1
	Antriebs leistung			1Kw
Schnelle Bewegungs geschwindigkeit			Z1	32 m/min
			X1	32 m/min
			Y1	32 m/min
Haupt spindel max. Geschwindigkeit				10.000 min-1
Haupt-Spindel-Indexierung winkel				C-Achsen steuerung (0,001 °)
Haupt spindel leistung				2,2/3,7 kw
Haupt spindel Durchgangs loch durchmesser				Φ 27mm	Φ 22mm
Kühlmittel kapazität				170L
Kühlmotor leistung				0,4 kw
Gesamt abmessungen (Länge * Breite * Höhe)				230013001720mm
Maschinen gewicht				2600kg
■ Konfiguration spezifikationen der zweiten Spindel (SUB)
Maximaler Verarbeitung durchmesser				Φ 26mm	Φ 20mm
Maximale Entladung steil länge				80mm
Maximale Klemm vorsprung länge				50mm
Rückseite Verarbeitung		Menge der Werkzeuge	ER16	8pcs
		Maximale Bohrungen	Befestigungs werkzeuge	Φ 8mm
			Rotations werkzeuge	Φ 6mm
		Maximaler Zapfsatz	Befestigungs werkzeuge	M8 * P 1,25
			Rotations werkzeuge	M6 * P 1.0
Schnelle Bewegungs geschwindigkeit			Z2	32 m/min
			X2	24 m/min
			Y2	24 m/min
Höchst geschwindigkeit der Sub spindel				8.000 min-1
Sub spindel grad				C-Achsen steuerung (0,001 °)
Sub spindel leistung				1,5/2,2 kw
